一、產品介紹：

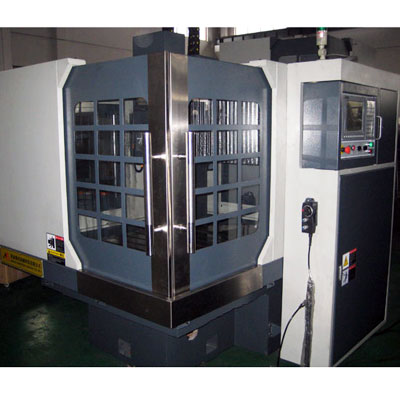

雕銑機是龍門式高速雕銑機，是本公司為客戶精心設計制造的高質量、高性能、易操作的高檔精密機床。本機床設計新穎，外形整體結構美觀大方。機床的各項精度穩定，性能可靠，操作方便靈活。本機床的鑄件均采用樹脂砂鑄件精密鑄造而成，且經過兩次人工時效處理,保證機身品質不易變形，穩定性好，強度高，各項精度穩定可靠。
二、技術參數：
| 三軸行程 |
600*500*300 |
| 工作臺尺寸 |
600*500 |
| 工作臺最大承重 |
400 |
| 主軸電機輸入功率 |
4.0KW |
| 主軸轉速 |
6000-24000 |
| 主軸冷卻方式 |
水冷、油冷電主軸 |
| 三軸伺服電機功率 |
850W*3 |
| 伺服電機品牌 |
臺灣臺達/日本安川 |
| 控制系統 |
臺灣新代/寶元 |
| 主軸品牌 |
國產 |
| 絲桿型號 |
3205高精密級 |
| 全機軸承 |
日本NSKP4級精密角接觸軸承 |
| 線軌 |
25AH/P2級臺灣銀泰/上銀 |
| 聯軸器 |
德國R+W |
| 限位開關 |
日本松下 |
| 工作燈 |
臺灣進口 |
| 鈑金 |
全封閉 |
| 注油器 |
進口全自動 |
| 鎖緊螺母 |
臺灣進口高精密級 |
| 最大加工速度 |
8m/min |
| 重復定位精度 |
0.005mm |
| 驅動模塊 |
進口 |
| 開關電源 |
進口系統原配 |
| 電子手輪 |
進口系統原配 |
| 變頻器 |
合資 |
| 水箱馬達 |
國產 |

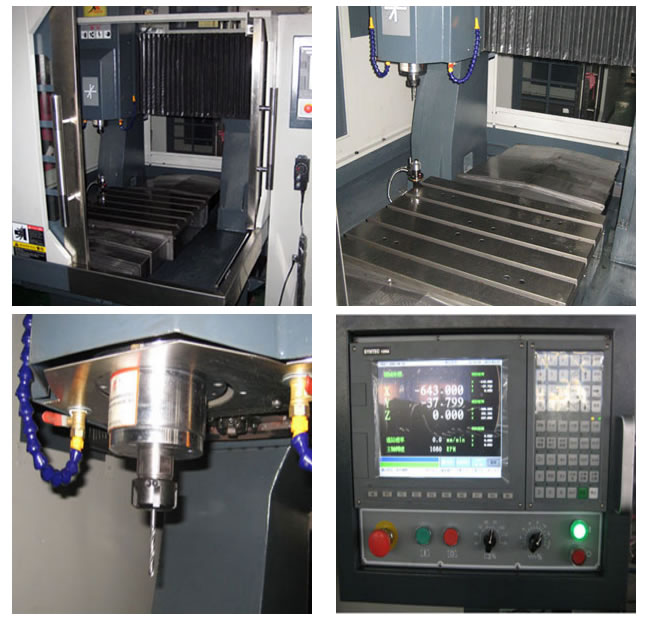

內部結構圖
基本配置：（進口配置超高性價比）
●控制器選用臺灣新代系統，具有操作性好、穩定性高等特點(可選配臺灣寶元或西班牙發格系統)
●日本安川伺服馬達／驅動器
●三軸采用高精度臺灣線性導軌具有高強度、低噪音、低摩擦性．可做快速位移及獲得最佳的循圓精度。

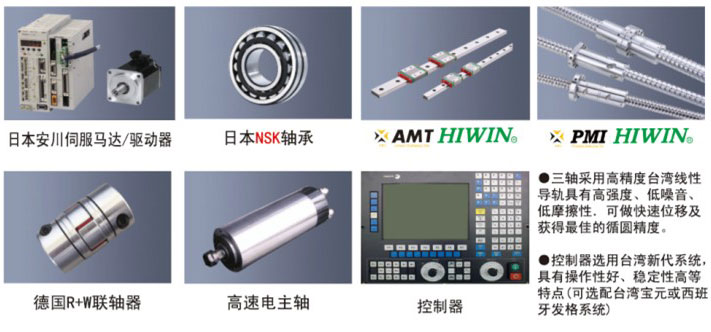

主要配件:（進口配件質量更可靠）
機械特性：
●X、Y、Z三軸均采用矩形宜線導軌．滑塊帶預緊無間隙。
●床體底座采用米漢納鑄鐵．龍門式結構．導軌支撐面穩定。
●各軸絲杠為精密滾珠絲杠副．且經過了預緊．雕刻運動平穩剛性好。
●驅動系統采用交流伺服驅動．控制精度高．XYZ三軸聯動平穩．機床震動小。
●采用高速精密主軸電機．旋轉速度快．旋轉震動�。ぷ髟胍舻汀�
我們高素質的員工隊伍、先進的裝配工藝、精密的檢測手段．是實現最優質產品的保障。

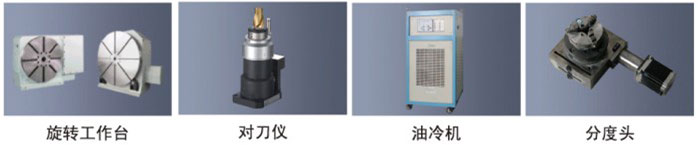

選用配件：
全系皆可選配西班牙發格系統、BT30系列氣動換刀電主軸、自動對刀儀、第四周（數控分度頭）、輔助工作臺及刀庫等。
實際機型與上述所配參數可能有不同之處，應以訂購合同為準。
此表中配置二個以上之品種(規格)參數為選配項．可根據客戶不同要求．增加不同的配置。
本公司保留產品規格、外觀、配置變更或停用之權利．恕不另行通知。
應用范圍：
小型模具、燙金模、電機、高周波橫、微量射出模、鞋模、徽章、壓花模具．餅干、巧克力、糖果模具．藝術品雕刻、刻度盤、字模、字型．各類標志、商標、拉鏈、鐘表、餐具。可隨時加旋轉軸執行圓筒加工。全系皆可選配西班牙發格系統、BT30系列氣動換刀電主軸、自動對刀儀、第四周（數控分度頭）、輔助工作臺及刀庫等。
